ミッドシップエンジンのホンダビートのエンジンルームの熱を
強制排気させるトランク＆スポイラーが、ひとまず完成

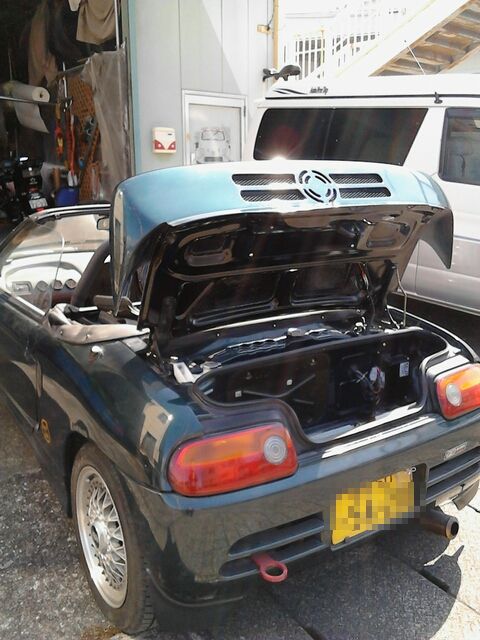

トランク上部およびトランク裏側より、エンジンルーム排気熱を
後方のリアスポイラーから排出させる構造

荷室を生かしたまま、飛び越えるようにリアスポ側に熱を流す


一見、トランク・リアスポ・ダクト、それぞれが別々のパーツに見えるが
すべて一体構造

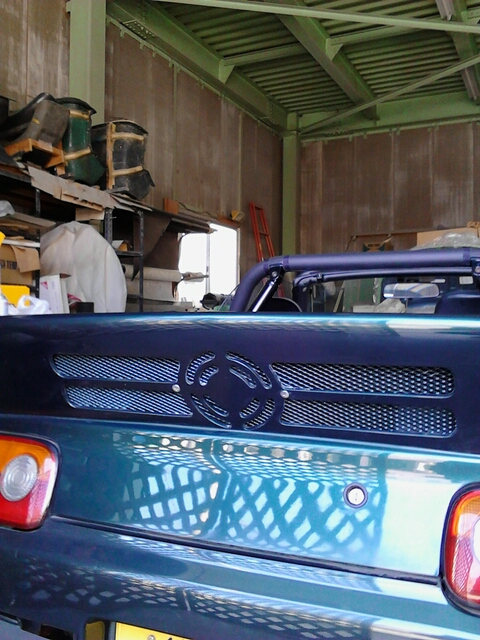

センターに配置した強制排気ファン


これはオーナーの「渋滞時に強制排気させたい」という意向で
フットブレーキと連動して作動する

PCのファンを使うという意見もあったが、防水性・耐震性を考慮し
車・バイク用の汎用小型ファンを探して付けた

PCファンを使った場合いちばんの問題は
車の電圧は安定してないこと

家庭用電源は電圧が常に一定に供給されているが
車の場合１２Vといいつつ、回転数を上げると１４V以上にもなるため
PCファンのアイディアはボツ。。。

ファンの両側の横長の穴は、走行時に発生する負圧で
より抜けやすい構造とした

詳細はまた続きにて


日光の下に出したら、塗装がイマイチ気にいらなかったので
これからまた上塗りします
