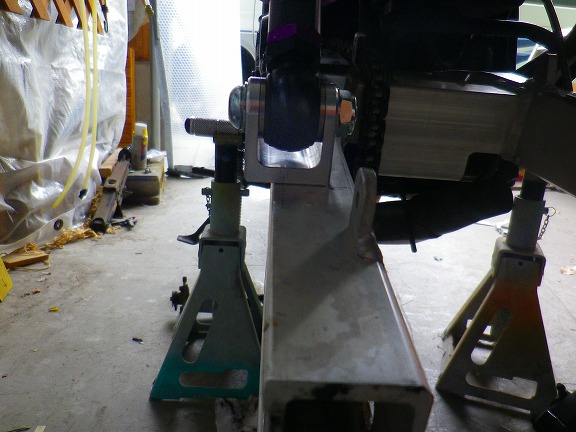

サスマウントの位置は決めた


この位置に溶接しなければならない


アタシは御殿場の神のもとに走った



ボンバーのおっちゃんはアメリカから帰国後、御殿場にいたのだった
ショッカー構成員となってｗｗ


「ハミ出てる」と聞いて、がぜんテンションを上げたのだったｗ


まずハミ出し部分の下に補強用の
サポートブロックを削り出してくれるという

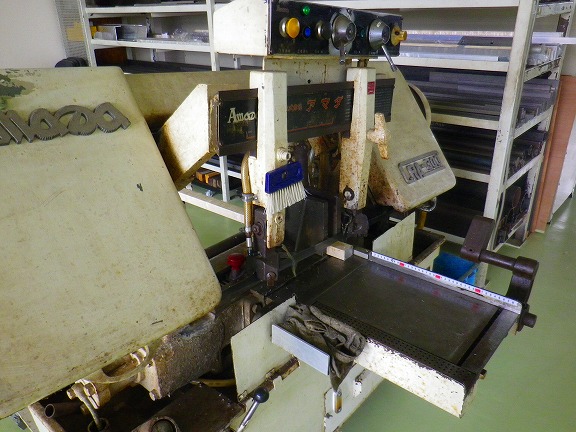

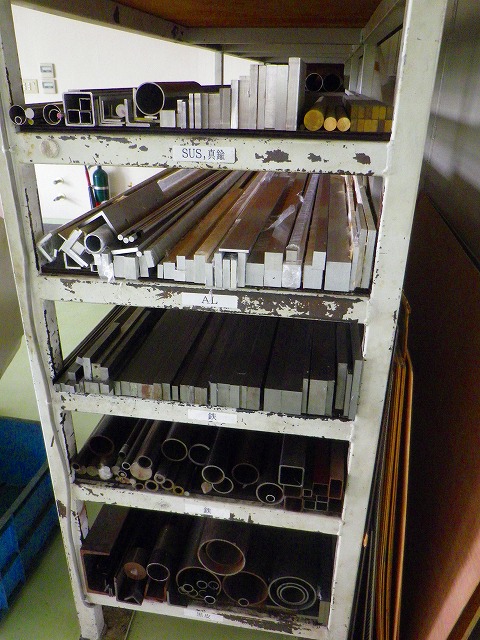

部材を引っ張り出して切断

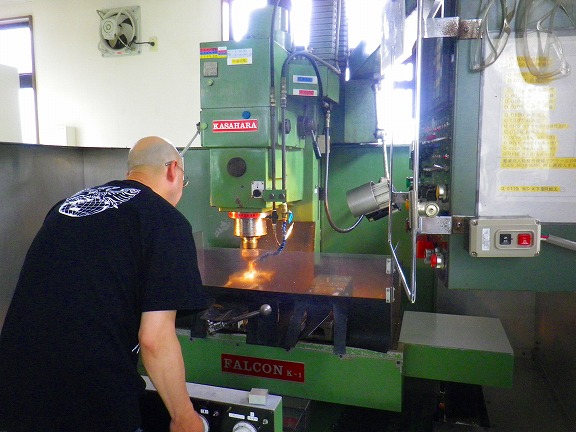

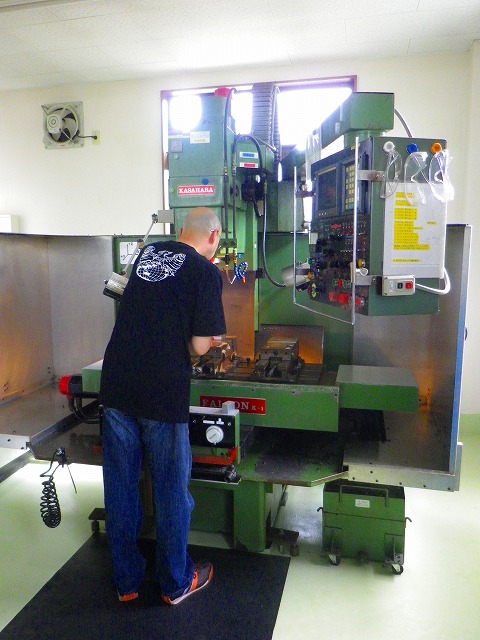

フライスにセット





切削開始！




面を削ってから、斜めに切断

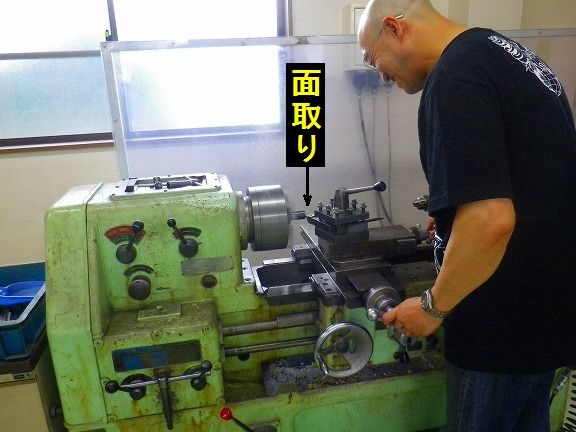

ん？　なんか丸パイプ旋盤にかけてる




丸パイプの正体は、ひずみ防止の治具だった


金属溶接は、加熱による膨張と
冷めるときの収縮によってひずみが生じる

それをおさえるために予防措置をとるのだ

手前にある三角形のブロックがサスマウントの下に入る
さっき削った補強パーツ



まずはサスマウントを罫書きの位置に合わせてクランプで固定

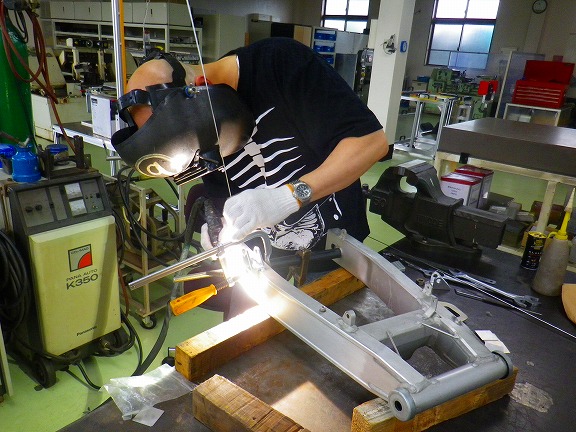

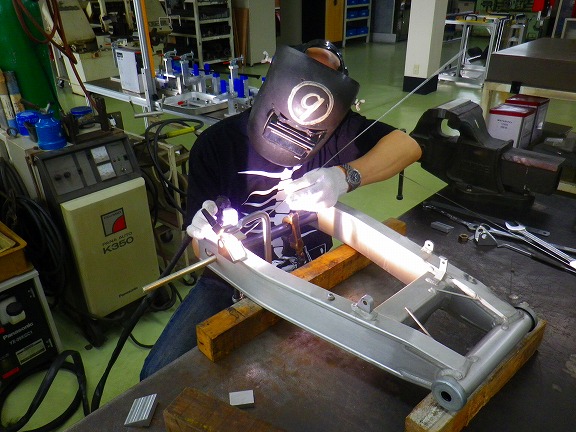

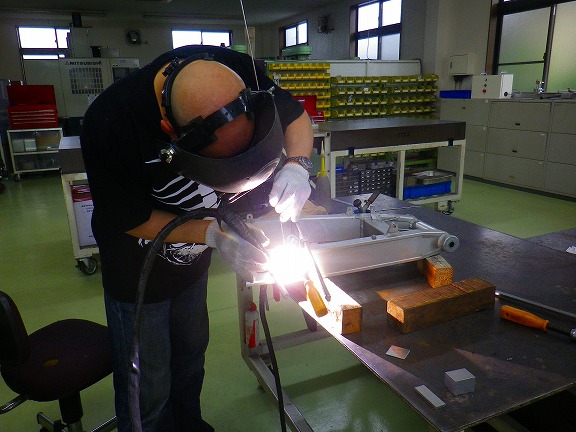

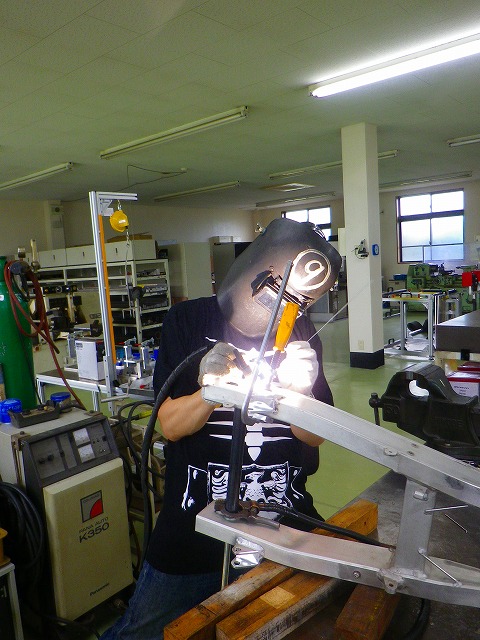

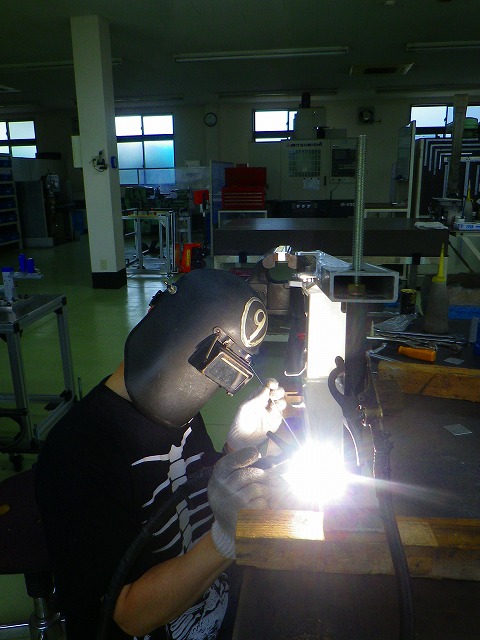

溶接開始！

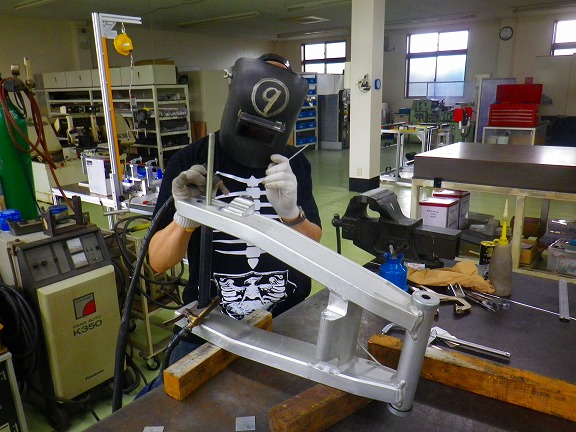

本日、ゼッケン⑨ですｗ

片手にトーチ、片手に溶棒。これがTIG溶接です
アタシは溶接はプロではないですが、わかる範囲で解説してみます


アルミは交流電流を流し、アルゴンガスを吹き付けながら溶接します
ガスが酸化を防ぎます


人差し指でトーチのスイッチを入れスパーク！
アルゴンガスがスパークと同時に噴射されます


いけ！　ゼッケン⑨ｗ


まずこの場合、4隅を対角線上に「点付け」して仮留めします
仮留めしてクランプを外します



「点付け」は仮留めと、
さきほどの溶接ひずみを出さないための措置です


点付けせずに一気に横長に溶接すると、熱ひずみで反対側がウィリーしてきます
先に点付けを対角線に行うのも、そうならない予防措置です

とにかく熱変形を誘発しないように先回りして作業を進めます


サスマウントの点付けが完了しました

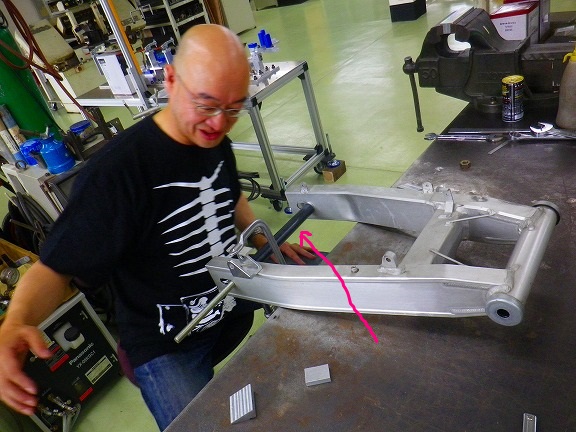

今度は、人差し指の「補強ブラケットを点付けしますよ～」の図ｗ


繰り返しますが、ボンバーのおっちゃんはショッカー構成員です
神でありつつ、悪の構成員ですｗｗ

イーっ！

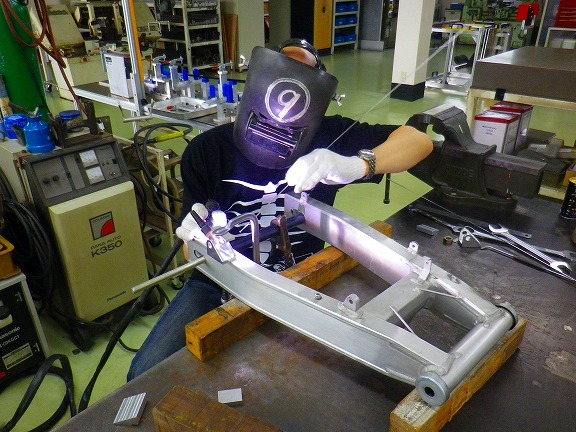

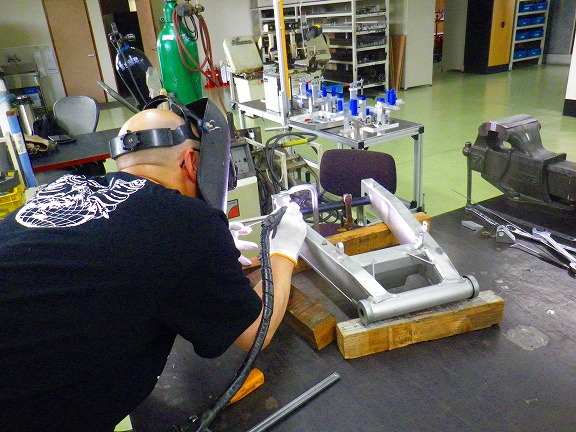

さっきの要領で、補強ブラケットをどんどん点付けしてます










点付け完了したのかな？

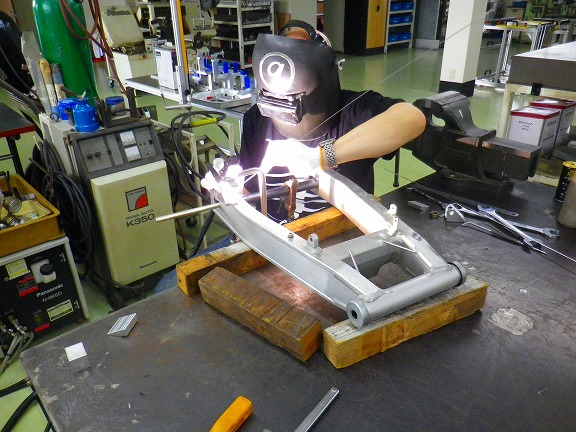

すると今度はバーナーで全体をあぶりはじめました


なにしてるのか聞いたら
アルミは熱伝導性が高く、かつ冷めるのも早いのであぶっている・・・と

全体の温度を上げて溶け込みやすくする
・・・って、言ってた。たぶん（曖昧だな～ｗ）

ま・・・「温度と対話しながら作業している」
といった感じですね

ここらへんが職人の部分ですな


そんな理由から、本付けがはじまると母材が熱いうちに
いっきに溶接スピードが上がりました


「熱くなってるうちに、いっきにいかなければならないときは
   溶接スピードが追いつかないといけない」

そこらへんが、アルミ溶接のむずかしいとこだそうです

逆に、熱くなりすぎると
電流を下げてコントロールしてたみたい。たぶん（曖昧･ｱｹﾞｲﾝｗ）


フォレスタ～君の溶接面は、遮光部分を手で開け閉めする
手動タイプです

熟練者は手動タイプでいいんですけど
ヘタレは閉めると真っ暗で手元が見えず

あるいは閉めるの遅れて、自らスパークくらって
目が大パニックになりますｗ（←これ地獄）

なのでアタシは写真撮ってますけど、自動で遮光する
ハイテクお面を持参して、お面かぶったまま写真撮ってます


自動遮光面は　お面越しだと、こんな感じで見えてます

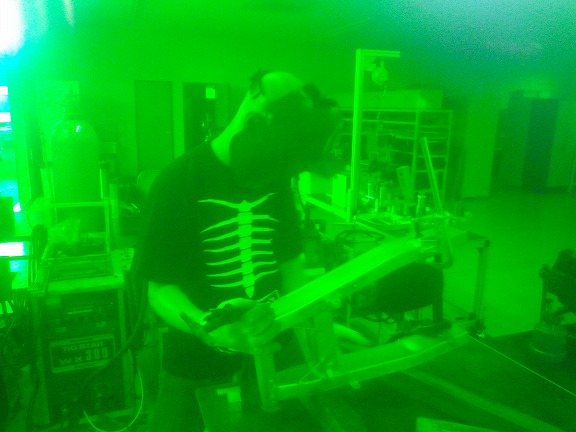

【スパーク前】



【スパーク時】


スパークした瞬間、勝手に真っ黒に切り替わるので
溶接ヘタレには最高ですｗ

それで、手元をじっと見てたんですが

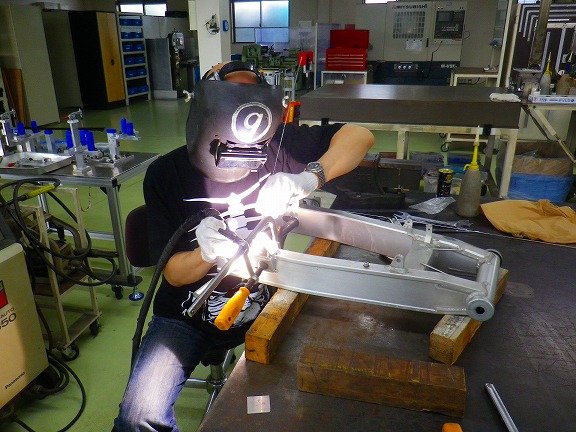

トーチを溶棒のほうに押しながら、本付けしていくんですけど
最後のほうにいくにしたがって、どんどんスピードアップしてます
（※さっき解説した、母材温度が上がっていくため）


アルミの溶け込みに負けないスピードで、溶棒をチョンチョンと足していきます

早い！

ちなみにTIG溶接はへタレがやると
トーチ先端がくっついて取れなくなりますｗｗ


溶け込みに具合いい母材温度をキープしながら作業してます
ものすごい手が熱いらしいんですけど、軍手1枚です

なぜ溶接の皮手袋使わないのか聞いたら、「手が動かしにくい」ってことでした
マゾですｗｗ


アタシが金属がキライなのは　やけどするのがイヤだからですｗ
（あと硬くてイライラするからｗ）


アルミは鉄のように真っ赤にならないので、うっかりさわって
大やけどしやすいそうです

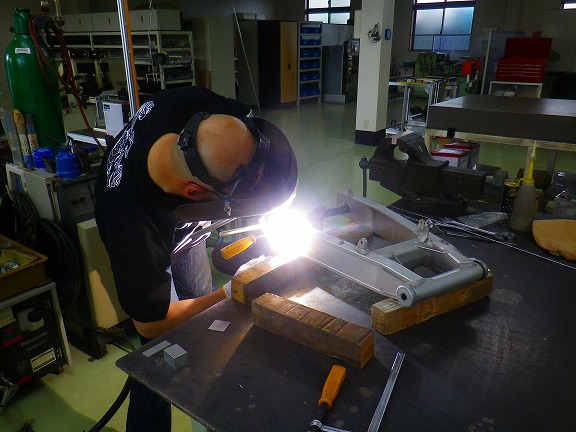

↑ いっけんクールな作業だが、じつは猛烈に熱いの図ｗ

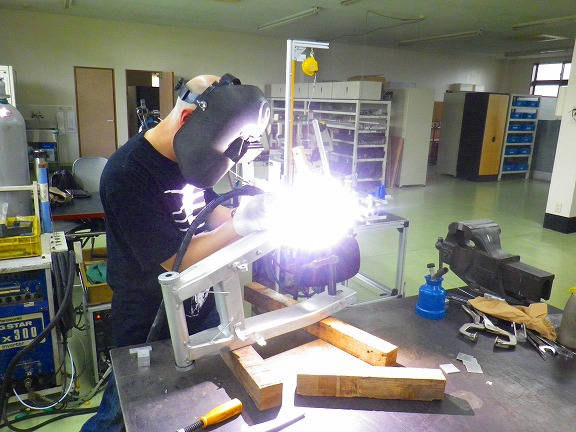

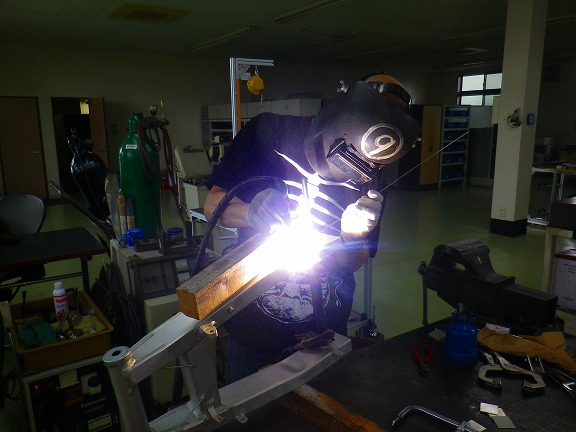

本付けガンガン工程のライブは迫力ありますよ～





いけ！　ゼッケン⑨　の図　ｗｗｗｗ








みたいなｗ

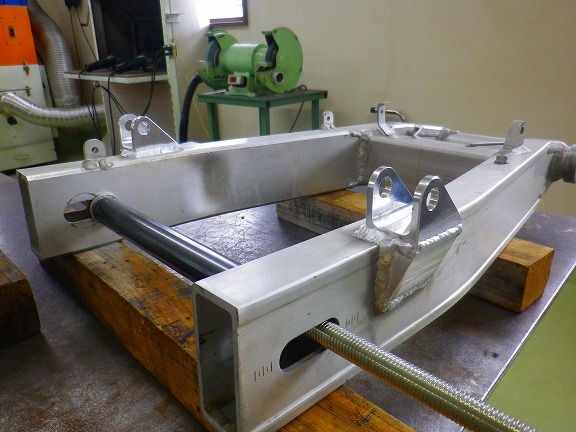

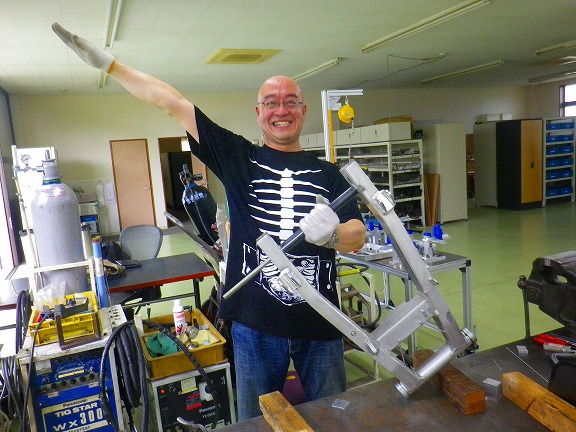

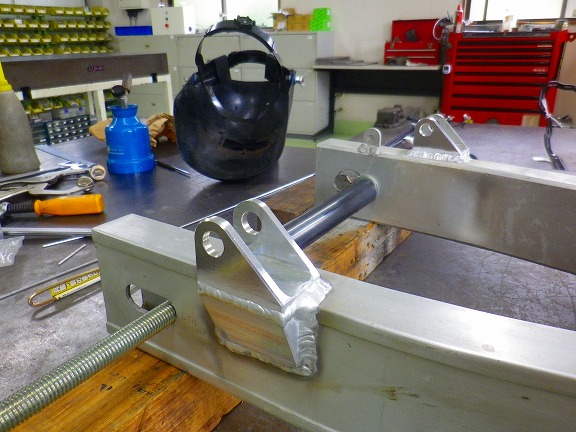

お～っと　完成です！





見て～





見て　見て～



最高～(^^)

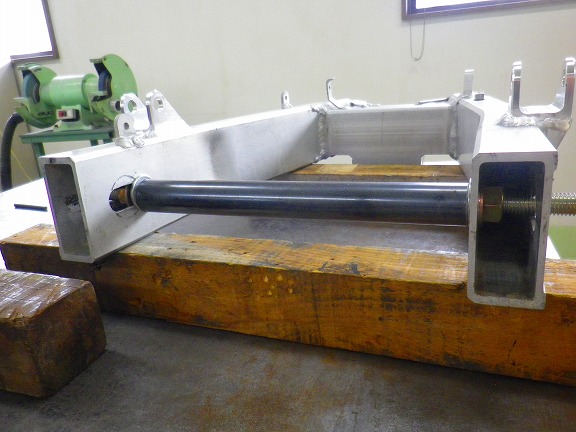

治具は最後まで外しません


変形出てません！




3時間程度で作業完了。早っ





腹へったね





お祝いランチ


安いね～




デミたまバーグ～




こちらデミチーズ～♪





肉汁ジュ～



うま～


うま～





しあわせな昼下がりｗ

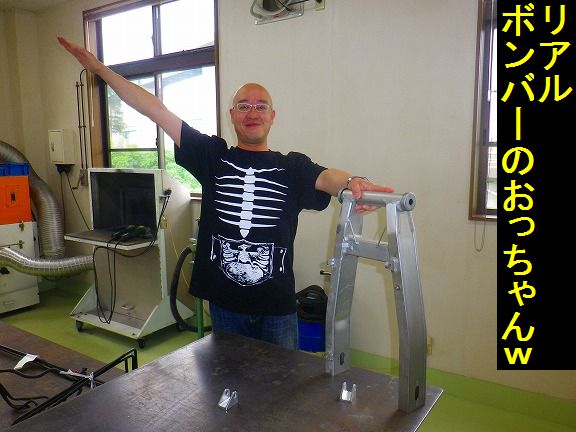

ちなみにリアル・ボンバーのおっちゃんは
これ見て「俺もやってほしい」・・・とおもっても

やってくれません！






なぜなら、おっちゃんトコは









バイク屋さんではないからですｗｗｗｗ








今回、アタシのわがままに付き合ってくれただけですｗ



残念ｗ







ここでは　削り出しパーツ、エキゾースト、フレーム・・・
なんでも作れる環境が揃ってます







でも、バイクやってないんでｗｗｗｗｗ





いや～　ホント




残念ｗｗ
